في الآونة الأخيرة، اتصلت شركة سعودية لمعدات الطاقة بفريق شنغهاي ANTISHICNC. تقوم الشركة بتصميم وبناء ودعم حلول الحفر والإنتاج وتحويل الطاقة الأكثر تقدمًا في العالم، وتوفير أنظمة ومعدات متكاملة لصناعة الطاقة العالمية. كانوا يبحثون عن معدات لطحن قضبان النايلون PA-66 بقطر 16 ملم وطول 3000 ملم. بعد التأكد من متطلبات المعالجة، الدقة، وكفاءة الإنتاج، قرروا أن آلة الطحن بدون مركز FX-18S سوف تلبي احتياجات الطحن الأسطوانية الخارجية الخاصة بهم. |

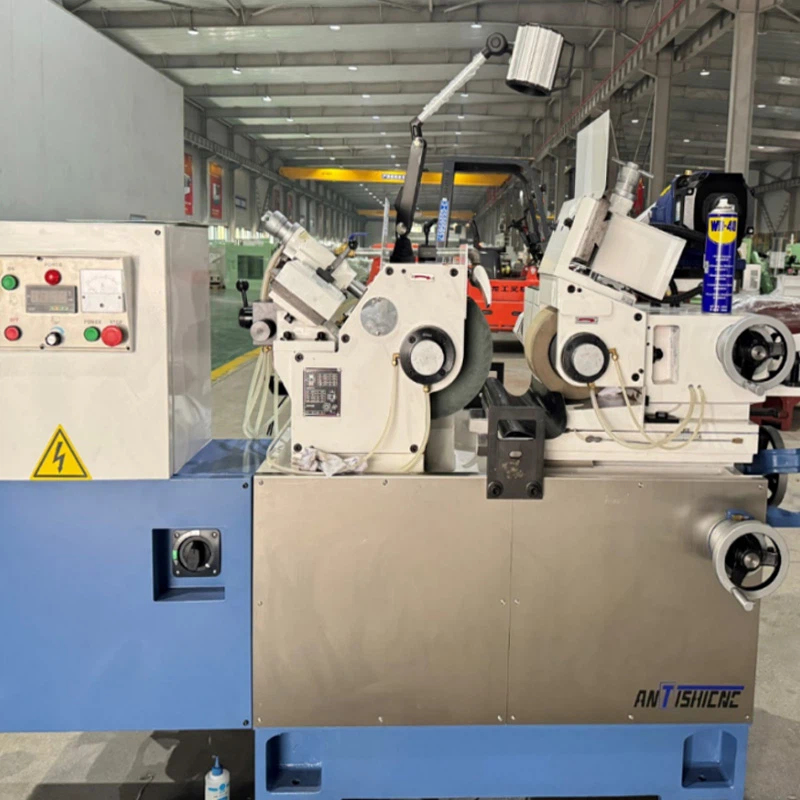

تم تصنيع عمود دوران المطحنة ANTISHINCNC FX-18S من سبائك الصلب اليابانية SNCM-21H عالية الجودة-، مما يوفر دقة وصلابة عالية. يستخدم نظام تدوير التشحيم الأوتوماتيكي زيت عمود الدوران عالي الجودة، والذي يتم التحكم في درجة حرارته في خزان الزيت ويتم ترشيحه من خلال مرشحي زيت. جهاز التحكم في الضغط يضمن أن المغزل يعمل عند ضغط زيت ثابت، مما يضمن عمر المغزل ودقته. يحقق هيكل الماكينة شديد الصلابة استدارة ولمسة نهائية عالية بشكل استثنائي، كما تضمن معايير عملية الإنتاج الصارمة الدقة والثبات على المدى الطويل.
معلومات المعلمة لنموذج FX-18S هي كما يلي
|
تحديد |
وحدة |
الموديل: FX-18S |
|
نطاق معالجة الماكينة القياسي (القطر) |
مم |
Φ 1-60 (100 حسب الطلب) |
|
حجم عجلة الطحن (OD * العرض * ID) |
مم |
Φ455*205*Φ228.6 |
|
ضبط حجم العجلة (OD* العرض*ID) |
مم |
Φ255*205*Φ111.2 |
|
سرعة عجلة الطحن |
دورة في الدقيقة |
1500 |
|
ضبط سرعة العجلة |
دورة في الدقيقة |
0-250 |
|
محرك عجلة الطحن |
كيلوواط |
11.5 |
|
تعديل عجلة محرك سيرفو |
كيلوواط |
3.0 |
|
محرك تشغيل المضخة الهيدروليكية |
كيلوواط |
0.75 |
|
محرك محرك مضخة التبريد |
كيلوواط |
0.25 |
|
تعديل عجلة تغذية عجلة اليد |
مم |
3.5/الدوران 0.05/مقياس |
|
عجلة التعديل عجلة اليد ذات الضبط الدقيق |
مم |
0.1/الدوران 0.001/مقياس |
|
عجلة يدوية لتغذية الطاولة |
مم |
9.0/الدوران 0.10/مقياس |
|
عجلة يدوية قابلة للضبط الدقيق لطاولة العمل |
مم |
0.2/الدوران 0.001/مقياس |
|
تقليم عجلة التغذية |
مم |
2.0/بدوره 0.01/مقياس |
|
ضبط زاوية ميل العجلة |
درجة |
+6 درجة --5 درجة |
|
ضبط زاوية دوران العجلة |
درجة |
±6 درجة |
|
الأبعاد الميكانيكية |
مم |
2350×1960×1550 |
|
حجم التعبئة |
مم |
2900×2400×1850 |
|
وزن الآلة |
كجم |
2850 |
|
وزن التعبئة |
كجم |
3000 |
وكانت متطلبات المعالجة للعميل على النحو التالي
1.الآلة اللازمة لطحن قضبان النايلون PA-66 بأبعاد دقيقة تتوافق مع مواصفات العميل. نظرًا لأن هذه القضبان طويلة نسبيًا ولها قطر خارجي صغير، فإنها تميل إلى أن تكون مرنة إلى حد ما. معداتنا اللازمة لمعالجة هذه المشكلة.
2. قضبان النايلون المطحونة اللازمة لتحقيق السطح النهائي المطلوب للعميل، حيث سيتم إدخال هذه القضبان في أنابيب GRE، وسيمنع السطح الأملس أي مشاكل في الإدخال.
3. أراد العميل أن يعرف ما إذا كانت آلتنا قادرة على تضييق أحد طرفي قضبان النايلون. ما هو وقت التشغيل المطلوب لكل قضيب لتحقيق المنتج النهائي؟ كانت معلمات معالجة العميل كما يلي:

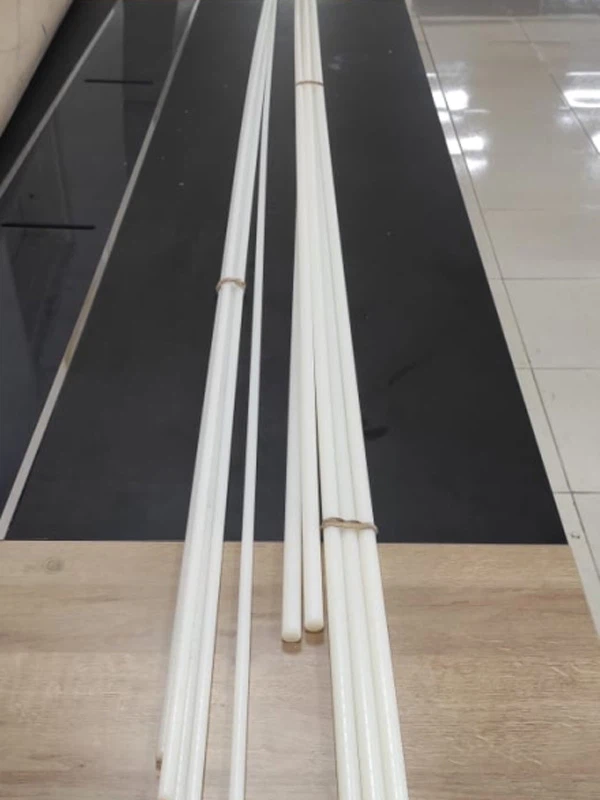

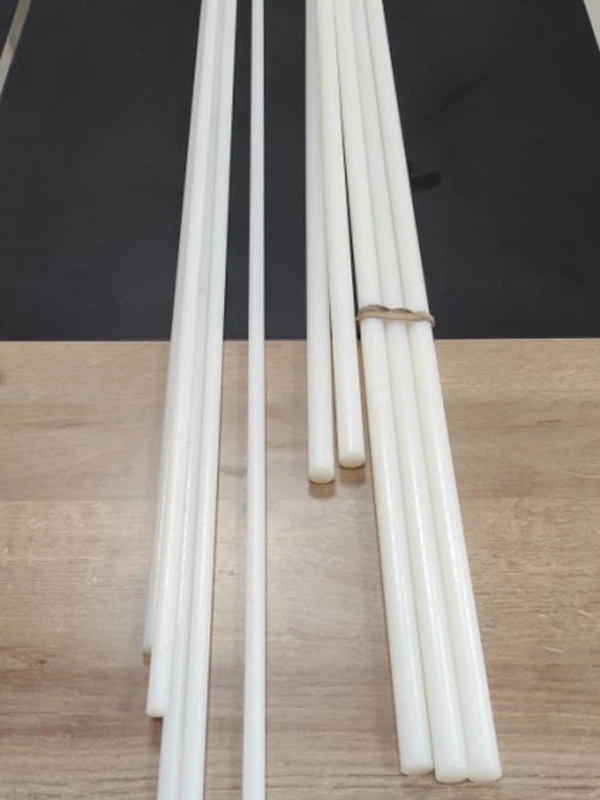

المواصفات غير المكتملة: قطر 16 مم × طول 3000 مم
المواصفات النهائية المطلوبة: قطر 15 مم × طول 1800 مم
عمل العملاء مخطط قطعة
استجابت شركة ANTISHINCNC باحترافية لمتطلبات العميل المذكورة أعلاه وأخيرًا نقلت المطحنة بدون مركز FX-18S إلى العميل، والتي تم التعرف عليها من قبل العميل. إذا كانت لديك احتياجات مماثلة، فيرجى الاتصال بـ Shanghai ANTISHINCNC: cnc@antishicnc.com
لا تتوفر لدينا مطاحن مركزية-أقل، ومطاحن أسطوانية خارجية، ومطاحن أسطوانية داخلية، ومطاحن عامة فحسب، بل لدينا أيضًا العديد من المطاحن الأخرى، مثل المطاحن السطحية، والمطاحن الخمس-المحاور، والمطاحن اللولبية، والمطاحن العمودية وغيرها من المنتجات. سيكون فريقنا الفني قادرًا على مواءمتك مع الحل الفني الأكثر ملاءمة وفقًا لاحتياجاتك.
