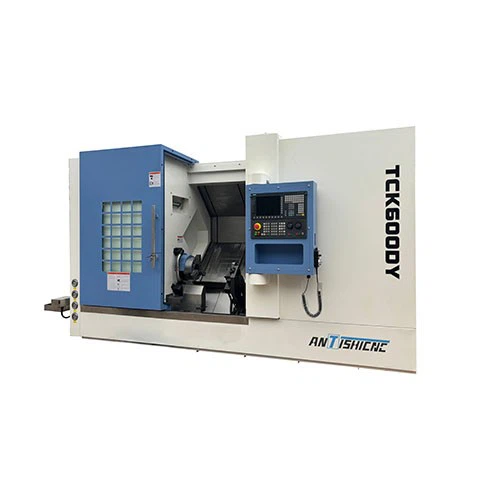

واحدة من الشركات المصنعة الأكثر موثوقية والموردين لمخرطة CNC ذات 4 محاور في الصين، وهي متخصصة في توفير آلات عالية الجودة بسعر منخفض. نرحب بكم ترحيبا حارا في مخرطة CNC ذات 4 محاور متينة للبيع هنا من المصنع.
- تتميز مخرطة CNC ذات 4 محاور بمزايا بارزة في الهيكل الأساسي. إنها تعتمد قاعدة متكاملة من الحديد الزهر عالية الكثافة - بدرجة 45 مع ألواح مضلعة داخلية تم تحسينها عبر برنامج ANSYS، بالإضافة إلى أدلة خطية أسطوانية دقيقة مقاس 45 مم، والتي تحقق صلابة عالية واحتكاكًا منخفضًا، وتمنع بشكل فعال الاهتزاز والتشوه أثناء القطع الثقيل. تم تجهيز جميع محاور X/Z/Y بمحركات سيرفو Syntec 12Nm، مع أشواط 280 مم، 650 مم و±50 مم على التوالي. تصل سرعات الحركة السريعة للمحورين X وZ إلى 15 م/دقيقة و18 م/دقيقة، مع دقة تحديد موضع تبلغ 0.01 مم و0.012 مم، ودقة تحديد موضع متكررة تصل إلى 0.006 مم، والتي يمكن أن تلبي بدقة متطلبات اتساق حجم الجزء.
- يمكن لأداة مخرطة CNC ذات 4 محاور أن تقوم بتشكيل الأجزاء ذات الشكل الدائري والقرصي-، وتدوير الخيوط، والأقواس، والأقماع، والأسطح الداخلية والخارجية للأجسام الدوارة. ويمكنه أيضًا إجراء عمليات الحفر والطحن والنقر على الأقطار الخارجية والأوجه النهائية، مما يتيح تصنيعًا فعالاً وعاليًا-وعالي الدقة-للأجزاء الدوارة. في تصميمها، يتم مطابقة صلابة المكونات مثل المغزل، والسرير، وغراب الذيل بشكل عقلاني، مما يحسن بشكل كبير من الصلابة الإجمالية للآلة ويضمن الاستقرار أثناء القطع الثقيل. لذلك، دقة المعالجة لهذه الآلة يمكن أن تصل إلى درجة IT6 إلى IT7. وباعتبارها أداة آلية ذات أغراض عامة، فهي مناسبة بشكل خاص للتصنيع الميكانيكي الفعال والعالي الحجم-والعالي الدقة- للأجزاء الدوارة في صناعات السيارات والمحركات والمحامل والصناعات الهيدروليكية.
يتم تصنيع جميع أجزاء أدوات الماكينة وتجميعها لتلبية متطلبات الجودة لرسومات المنتج والمتطلبات الفنية ذات الصلة، وتتوافق مع الأحكام ذات الصلة من GB/T16462.1-2007 شروط الفحص لمخارط CNC ومراكز الخراطة الجزء 1: فحص الدقة الهندسية لأدوات الآلة الأفقية، GB/T16462.4-2007 شروط الفحص لمخارط CNC ومراكز الخراطة الجزء 4: دقة تحديد الموضع وفحص التكرار للمحاور الخطية والدوارة، وفحص الدقة GB/T16462-1996 للمخارط الأفقية CNC.
المعلمة الفنية
|
المعلمة |
وحدة |
تك600Yx500 |
|
|
نطاق المعالجة |
الأعلى. تأرجح فوق السرير |
مم |
Φ650 |
|
الأعلى. تأرجح فوق العربة |
مم |
Φ420 |
|
|
أقصى طول للمعالجة |
مم |
Φ500 |
|
|
أقصى قطر للمعالجة |
مم |
Φ500 |
|
|
المسافة بين المركزين |
مم |
650 |
|
|
محور |
عزم دوران محرك المحور X-. |
نانومتر |
12 |
|
عزم دوران محرك المحور Z-. |
نانومتر |
12 |
|
|
عزم دوران محرك المحور Y-. |
نانومتر |
12 |
|
|
حد المحور X- |
مم |
280 |
|
|
خط المحور Z- |
مم |
650 |
|
|
السكتة الدماغية المحور |
مم |
±50 |
|
|
مغزل |
نوع نهاية المغزل |
A2-8 |
|
|
المغزل من خلال ثقب |
مم |
Φ86 |
|
|
محرك المغزل |
كيلووات |
11 |
|
|
الحد الأقصى لقطر الشريط |
مم |
Φ75 |
|
|
ظرف مجوف هيدروليكي |
بوصة |
10 |
|
|
سرعة المغزل القصوى |
دورة في الدقيقة |
3000 |
|
|
تايلستوك |
تايلستوك |
سحب هيدروليك + قفل هيدروليك + كم هيدروليك |
|
|
تفتق كم Tailstock |
موس 5 # |
||
|
السكتة الدماغية الأكمام ailstock |
مم |
120 |
|
|
سفر تيلستوك |
مم |
350 |
|
|
سرعة |
المحور X-سرعة الحركة السريعة |
م/دقيقة |
15 |
|
المحور Z-سرعة الحركة السريعة |
م/دقيقة |
18 |
|
|
محور سرعة الحركة السريعة |
م/دقيقة |
6 |
|
|
برج أداة السلطة |
سعة الأداة |
محطة BMT55/12 |
|
|
تحول حجم عرقوب أداة |
مم |
25×25 |
|
|
الحد الأقصى لقطر أداة الحفر |
مم |
Φ32/40 |
|
|
رأس السلطة |
ER25 |
||
|
محرك رأس الطاقة |
نانومتر |
12 |
|
|
دقة |
دقة تحديد موضع المحور X- |
مم |
0.01 |
|
دقة تحديد المواقع المحورية |
مم |
0.012 |
|
|
دقة تحديد الموضع للمحور X-تكرار |
مم |
0.006 |
|
|
المحور Z-تكرار دقة تحديد الموضع |
مم مم |
0.008 |
|
|
آحرون |
قدرة إمدادات الطاقة |
كيلو فولت أمبير |
22 |
|
قطع حجم خزان السوائل |
L |
350 |
|
|
سعة تحميل مركزية-. |
كجم |
600 |
|
|
الوزن الصافي لأداة الآلة |
كجم |
5800 |
|
|
الطول * العرض * الارتفاع |
3200*2100*2350 |
||
