مقدمة
|

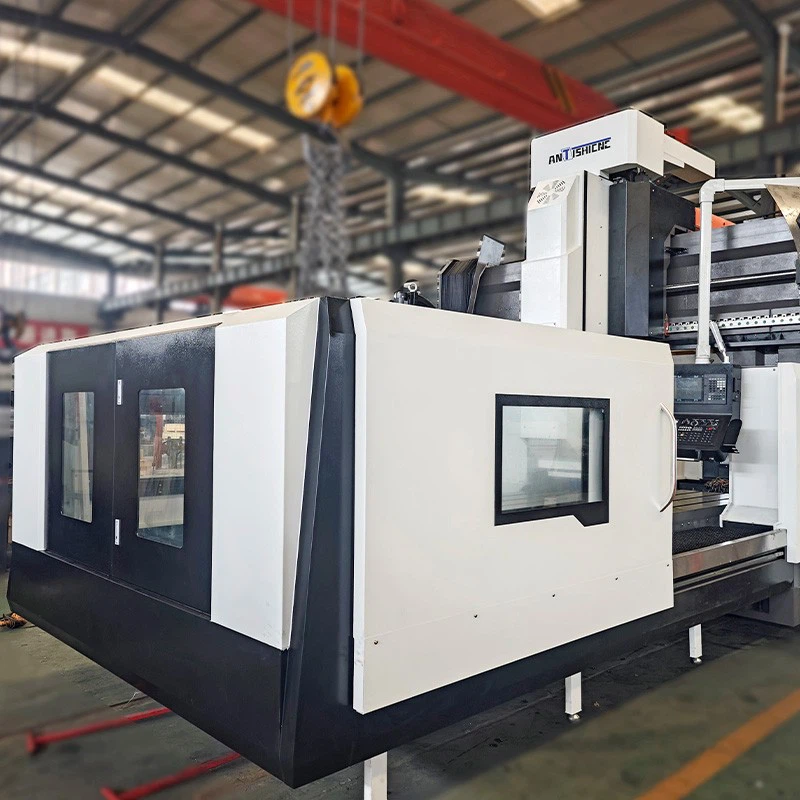

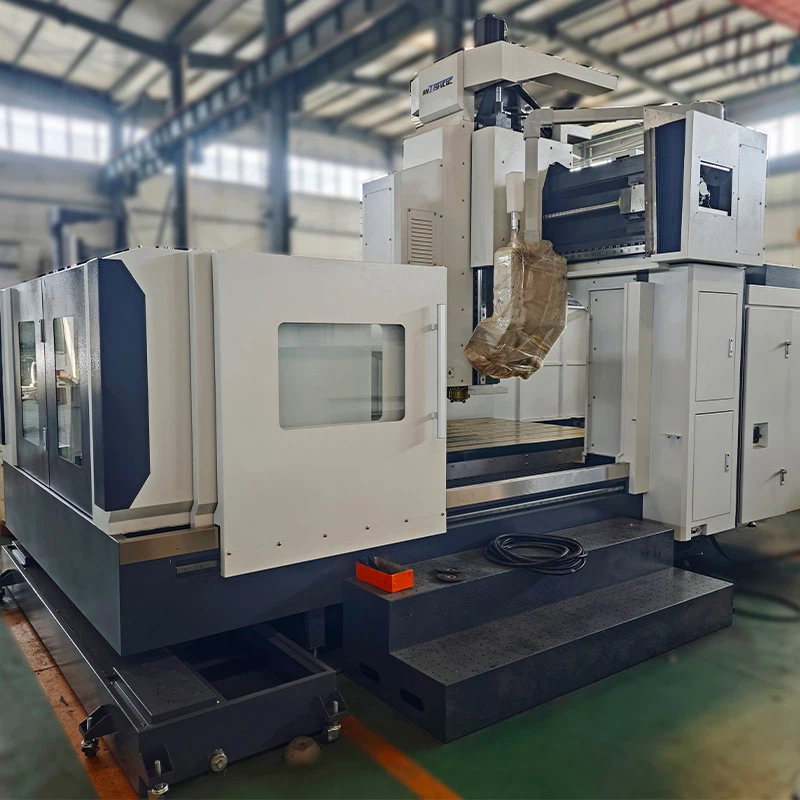

يتميز مركز المعالجة vmc من النوع القنطري بأداء أساسي متميز: طاولة عمل 3500×1300 مم قادرة على حمل أحمال تصل إلى 8 أطنان، ومحور X/Y/Z يبلغ 3500×1600×1000 مم يلبي متطلبات تصنيع قطع العمل الكبيرة. يستخدم المغزل مواصفات BT50/190، المصنعة في تايوان. ينتج محركها بقدرة 15/18.5 كيلووات 143 نيوتن متر من عزم الدوران ويصل نطاق السرعة إلى 0-6000 دورة في الدقيقة، مما يجعلها مناسبة للقطع الشاق. تصل دقة تحديد الموضع إلى 0.025 مم (الشوط الكامل) وقابلية التكرار 0.018 مم. بالإضافة إلى سرعة اجتياز سريعة تبلغ 10 م/دقيقة على محاور X/Y/Z، فإنها توفر توازنًا مثاليًا بين الدقة والكفاءة.
يركز التصميم الهيكلي على الصلابة والثبات العاليين: حيث يتم إنشاء القاعدة والأعمدة والعوارض المتقاطعة من الحديد الزهر عالي القوة -والصب الرملي الراتنجي، مع تحسين تخطيط الأضلاع باستخدام برنامج ثلاثي الأبعاد. يتميز المحور X- بدليل أسطواني للخدمة الشاقة من تايوان HIWIN/PMI 2-55- مع لولب كروي ممتد مسبقًا-. يعتبر كل من الدليل Y-المحور 3-45 والمحور Z-المحور 4-45 من المواصفات المستوردة للخدمة الشاقة، ويتميز المحور Z بفرامل أوتوماتيكية عند انقطاع التيار الكهربائي. تعمل آلية موازنة النيتروجين السائل ومبرد الزيت بدرجة حرارة ثابتة للمغزل على ضمان استقرار المعالجة ومنع التشوه الحراري. |
نظام مساعد شامل: إن مركز التصنيع vmc من النوع القنطري محمي بالكامل باستخدام أدوات حماية تلسكوبية من الفولاذ المقاوم للصدأ وعلى طراز الأكورديون- لعزل الرقائق عن سائل التبريد. يتم التحكم في نظام التشحيم المركزي بواسطة CNC-، وتوفر ناقلات الرقائق الحلزونية والسلسلة إزالة الرقائق بكفاءة. يتوفر مخزن اختياري لأدوات سلسلة المحطات مكون من 40-وخزانة تحكم مكيفة-، مما يجعلها مناسبة للمعالجة المتعددة-والبيئات المعقدة. يأتي مركز المعالجة vmc من النوع القنطري مزودًا بضمان{10} لمدة عام وخدمة مدى الحياة، كما تضمن دورة الإنتاج التي تبلغ 60 يوم عمل الاستجابة السريعة للطلبات، مما يجعله خيارًا موثوقًا به لتصنيع أجزاء كبيرة الدقة.
المعلمة
|
جي إم سي3516 |
مواصفة |
|
مواصفات طاولة العمل (الطول × العرض) |
3500 مم × 1300 مم |
|
الحد الأقصى لحمولة طاولة العمل |
8T |
|
محور X/Y/Z ينسق السفر |
3500 مم * 1600 * 1000 مم |
|
عرض العملاقة |
1600 ملم |
|
المسافة من الوجه النهائي للمغزل إلى المستوى العلوي لمنضدة العمل |
150-1200 ملم |
|
محرك المغزل الأقصى |
15/18.5 كيلو واط (143 نيوتن متر) |
|
نطاق سرعة المغزل |
6000 دورة/دقيقة |
|
تغذية القطع القصوى X، Y، Z |
6000 مم/دقيقة |
|
X، Y سرعة التغذية السريعة |
10 م/دقيقة |
|
Z سرعة التغذية السريعة |
10 م/دقيقة |
|
ثلاثة-محاور تخدم عزم دوران المحرك |
36/36/36 ميل بحري |
|
ثقب تفتق المغزل |
بي تي50/190 |
|
دقة تحديد المواقع (السكتة الدماغية الكاملة) |
0.025 ملم |
|
0.02 ملم |
|
|
0.015 ملم |
|
|
كرر دقة تحديد المواقع (السكتة الدماغية الكاملة) |
0.018 ملم |
|
0.015 ملم |
|
|
0.010 ملم |
|
|
مواصفات الطاقة |
AC380، ثلاثي الطور، 50 هرتز |
|
العمودية |
المحور X/Y: ±0.015/300 مم |
|
وزن الآلة |
19T |
